产品详情

主要技术指标

频率选件3.6/8.4/13.6/26.5 GHz，使用混频器可达 1.1 THz

带宽选件25 MHz 标配，40、85、125、160 MHz

实时带宽选件85, 125, 160 MHz

N9020A-RT1 高达 85 MHz 带宽的实时频谱分析

加速无线器件的开发，适应不断演进的测试要求

快速的本地测量、显示更新速率和游标峰值搜索以及快速扫描等功能特性可以大大缩短测试时间

利用 PathWave X 系列应用软件的一键式测量功能，让测试变得更简单：LTE、WLAN、MSR 等

全频段实时频谱分析功能，让您可以捕获偶发或瞬态信号

PathWave 89600 VSA 软件可实现更深入的故障诊断

套件内容：

频谱分析仪测量应用软件

双核高性能处理器、8 GB 内存、可拆卸固态硬盘

频率参考

精细步进机械衰减器

10 MHz/25 MHz 分析带宽

增强的相位噪声

实时链路（40 MHz 带宽）

1 GHz 时的 DANL-166 dBm

1 GHz 时，10 kHz 频偏处的相位噪声-114 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声-136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声-137 dBc/Hz

总体幅度精度±0.23 dB

三阶截获（TOI），1 GHz 时+20 dBm

1 GHz 时的******三阶动态范围116 dB

仪器类型频谱分析仪

应用——通用89600 VSA 软件

模拟解调

EMI 预先一致性

灵活的数字调制分析

噪声系数

相位噪声

脉冲

实时频谱分析

远程语言兼容性

SCPI 代码兼容性

激励响应

MATLAB

Frequency range

N9020A-503 频率范围，10 Hz 至 3.6 GHz

N9020A-508 频率范围，10 Hz 至 8.4 GHz

N9020A-513 频率范围，10 Hz 至 13.6 GHz

N9020A-526 频率范围，10 Hz 至 26.5 GHz

Bandwidth

N9020A-B25 分析带宽，25 MHz

N9020A-B40 分析带宽，40 MHz

N9020A-B85 分析带宽，85 MHz

N9020A-B1X 分析带宽，160 MHz

N9020A-B1A 分析带宽，125 MHz

Performance options

N9020A-PFR 精确的频率参考

N9020A-EA3 电子衰减器，3.6 GHz

N9020A-MPB 微波预选器旁路

N9020A-EDP 增强的显示套件

N9020A-DP2 数字处理器，2 GB 捕获存储器

N9020A-NFE 本底噪声扩展

N9020A-FP2 快速功率，带宽高达 40 MHz

N9020A-TDS 时域

N9020A-RBE Resolution Bandwidth Extended

 Preamplifier

N9020A-P03 前置放大器，3.6 GHz

N9020A-P08 前置放大器，8.4 GHz

N9020A-P13 前置放大器，13.6 GHz

N9020A-P26 前置放大器，26.5 GHz

Source connectivity

N9020A-ESC 外部信号源控制

Security - PC features

N9020A-SSD 额外的可拆卸固态硬盘

N9020A-SF1 安全特性，不包括启动程序

N9020A-SF2 安全特性，禁止保存结果

N9020A-PRC 便携配置、缓冲器和把手

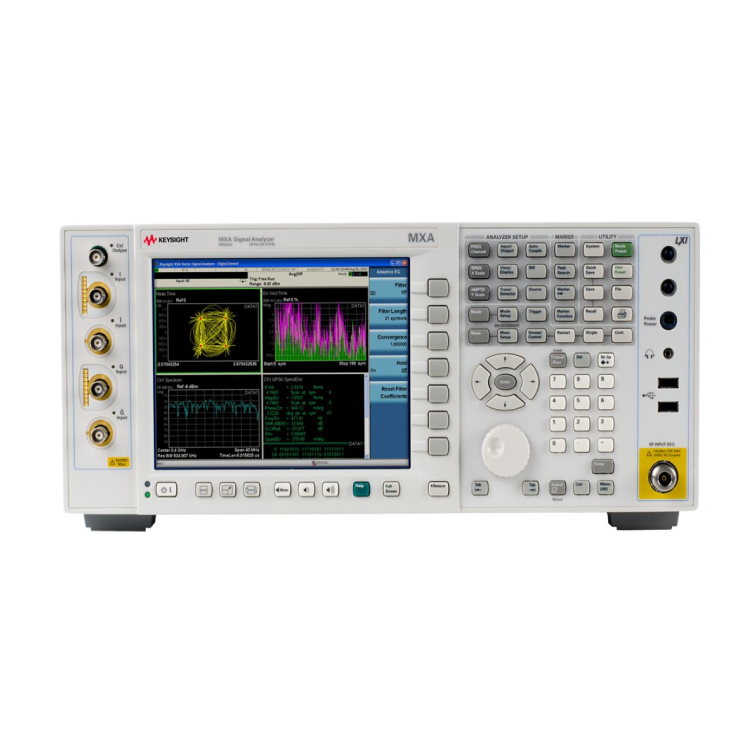

产品图片
