产品详情

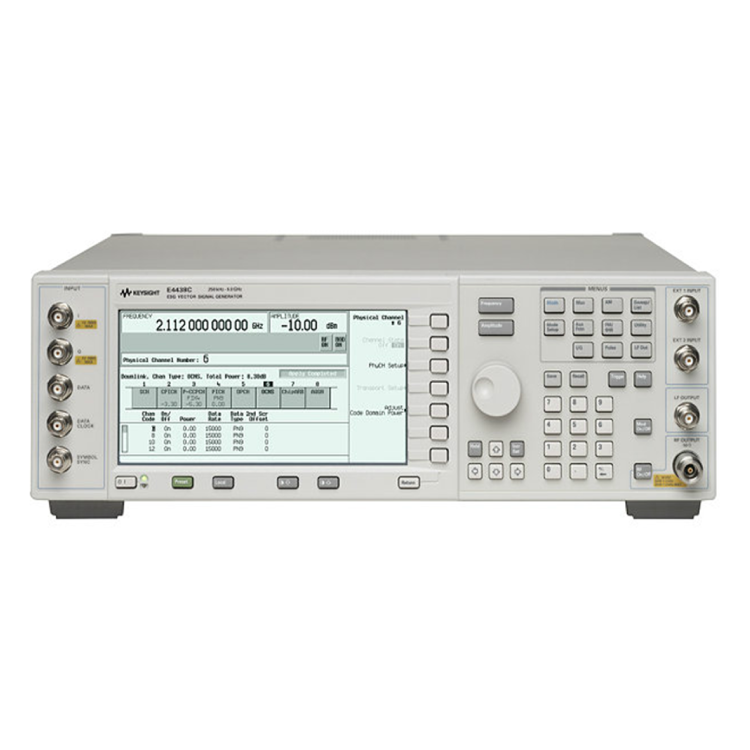

新的Keysight(原Agilent) E4438C ESG矢量信号发生器通过提供优异的基带信号而达到了新的性能水平。它具有宽RF调制带宽、快采样率和大存储器，这是评估2.5G、3G和宽带无线通信系统及部件的关键要求。此外，ESG矢量信号发生器还提供达6GHz的频率覆盖，能符合无线局域网的特殊要求。

Keysight(原Agilent) E4438C ESG矢量信号发生器可提供模拟调制、采用标准和定制制式的数字调制、优异的电平精度和频谱纯度，以及极便于配置的体系结构，因而是一般研制开发、制造和查错应用的理想设备。　
　　?250 kHz 至 1,2,3,4,6GHz 的频率覆盖
　　?使用外部I/Q输入时的160MHz RF调制带宽，或使用内部基带发生器时的80MHzRF调制带宽
　　?100MHz采样率，带16bit,400MHz的数模转换器（4倍过采样率）
　　?32M采样（160Mbyte）基带存储器
　　?用于波形存储的6Gbyte硬盘驱动器
　　?内部误码率分析仪
　　?宽带FM和相位调制，AM和脉冲调制
　　?定制数字调制（大于15种FSK、MSK、PSK和QAM）
　　?固件专用件 (3GPP W-CDMA, cdma2000/IS-95A, GSM/EDGE/NADC, 噪声) 和 Signal Studio 软件专用件 (802.11a, 802.11b, 蓝牙, 1xEV-DO)
　　?10BaseT LAN, GPIB, 和RS-232 连接能力

Keysight(原Agilent) E4438C ESG矢量信号发生器租赁仪器已有的典型配置组合

503: 250kHz to 3GHz
602: Internal Baseband Generator
403: AWGN Personality
N7612B: Signal studio for TD-SCDMA
N7612B-1FP Connect to E4438C signal generator
N7612B-EFP Basic TD-SCDMA
N7612B-QFP Advanced TD-SCDMA
信號特性

    250 kHz 到 1、2、3、4 或 6 GHz (.01 Hz 解析度)

    輸出功率為 +17 dBm

    在 1 GHz 及 20 kHz 典型偏移時，相位雜訊小於 -134 dBc

調變與掃描

    AM、FM、øM 與脈衝

    ASK、FSK、MSK、PSK、QAM和自訂 I/Q

    步進、列示和頻率與功率

基頻產生與信號產生

    80 MHz 雙模式內部基頻產生器：任意波形與即時 I/Q

    64 MSa 播放記憶體與 1 GSa 儲存

    產生參考信號：LTE、HSPA+、WiMAX™、WLAN、DVB-H、GPS、MATLAB 和其他 -

    使用 Keysight N5102A 數位 I/O 產生多通道基頻

    10BaseT LAN 和 GPIB

    SCPI 與 IVI-COM 驅動程式

    與所有舊型 ESG、PSG 和 8648 信號產生器相容
