产品详情

E4991B 阻抗分析仪具有 1 MHz 至 3 GHz 的频率范围，可在宽广的阻抗范围内提供 0.65% 的基本准确度。它还可以选配材料测量选件以执行温度特征分析，并能够直接得到介电常数和导磁率读数。

特点

E4991B 阻抗分析仪 1 MHz - 3 GHz

Keysight E4991B 阻抗分析仪是表征和评测电子元器件、半导体器件和材料的理想解决方案。

●    3 种可升级的频率选件：1 MHz 至 500 MHz/1 GHz/3 GHz

●    ±0.65% 基本准确度和 120 mΩ 至 52 kΩ 阻抗范围（10% 测量准确度范围）

●    测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、Vac、Iac、Vdc1、Idc1（1. 需要选件 001）

●    内置直流偏置（选件 001）：0 V 至 ±40 V，0 A 至 ±100 mA

●    10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

●    数据分析功能：等效电路分析、极限线测试

●    介电/磁性材料测量（选件 002）：|εr|、εr'、εr''、tanδ(ε)、|μr|、μr'、μr''、tanδ(μ)

●    提供温度特征测量（选件 007）和可靠的晶圆上测量（选件 010）

材料测量选件提供温度特征分析功能（选件 007），并能够直接得到介电常数和导磁率的读数（选件 002）。

探头台连接套件（选件 010）可以在高达 3 GHz 的频率范围内提供准确的晶圆上或微型元器件阻抗测量解决方案。

E4991B 支持多款测试附件，让测量变得简单而可靠。

无论您是从事研发、质保还是质检工作，E4991B 都可以帮助您出色地表征和测试电子元器件、半导体器件和材料。

在材料测量方面，E4991B 与 N1500A-005 材料测量套件相结合，能够非常容易地完成从设置夹具到生成报告的整个测量过程（高达 1 GHz）。

主要技术指标

○ 基本精度：0.65%

○ 直流偏置：0V 至±40V，0A 至±100mA（选件 001）

○ 频率：3GHz

○ 最大频率：3GHz

○ 测量方式：射频电流-电压法（RF-IV method）

○ 测量范围（精度<10%）：120 毫欧至 52 千欧

○ 测量参数：电容

○ 目标被测件：通用设备

○ 材料类型：阻抗分析仪

▶ 电话咨询立享优惠！联系我们>

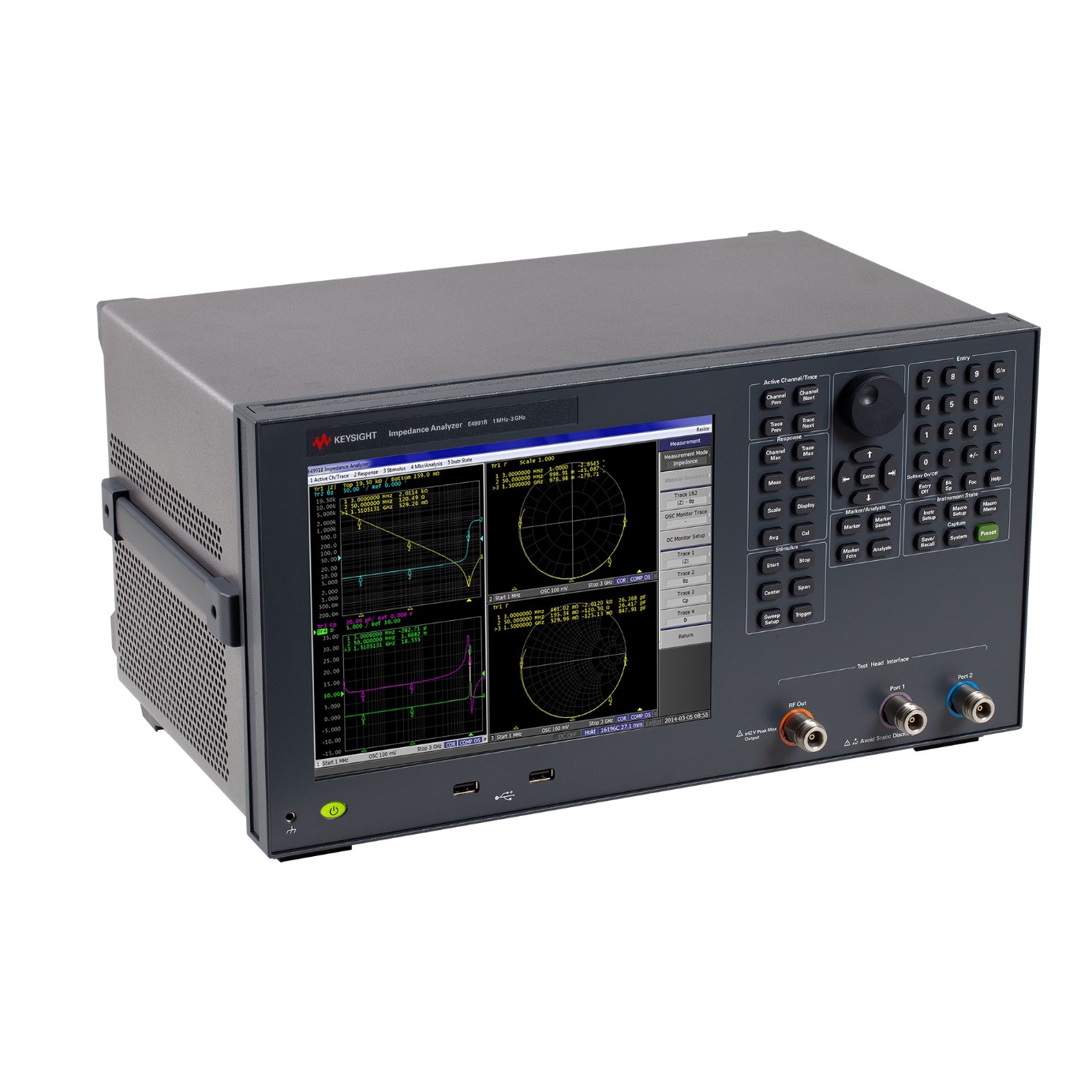

产品图片
