主要技术指标

频率3 Hz to 44 GHz, External Mixers to 325 GHx

分析带宽80 MHz

带宽选件标配 10，40、80 MHz


4446A PSA 频谱分析仪，3 Hz 至 44 GHz

出色的分析功能：高达 80 MHz 分析带宽、+/-0.19 dB 绝对幅度精度、-155 dBm DANL、10 kHz 偏置时 -118 dBc/Hz 相位噪声和 81 dB W-CDMA ACLR 动态范围

丰富的功能满足特定的应用要求，包括 16 个测量专用软件

E4446A 是业内性能最高的毫米波频谱分析仪，测量3 Hz至44 GHz的复杂射频和微波信号。

1 GHz 时的 DANL  -168 dBm

1 GHz 时，10 kHz 频偏处的相位噪声  -118 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声  -147 dBc/Hz

总体幅度精度  ±0.19 dB

三阶截获（TOI），1 GHz 时  +20 dBm

1 GHz 时的三阶动态范围  116 dB

应用——通用

• EMI 预先一致性

• 灵活的数字调制分析

• 噪声系数

• 相位噪声

• 脉冲

• 激励响应

• MATLAB

性能水平◆◆◆◆◇◇

标准衰减器衰减范围  70 dB

标准衰减器步进  2 dB

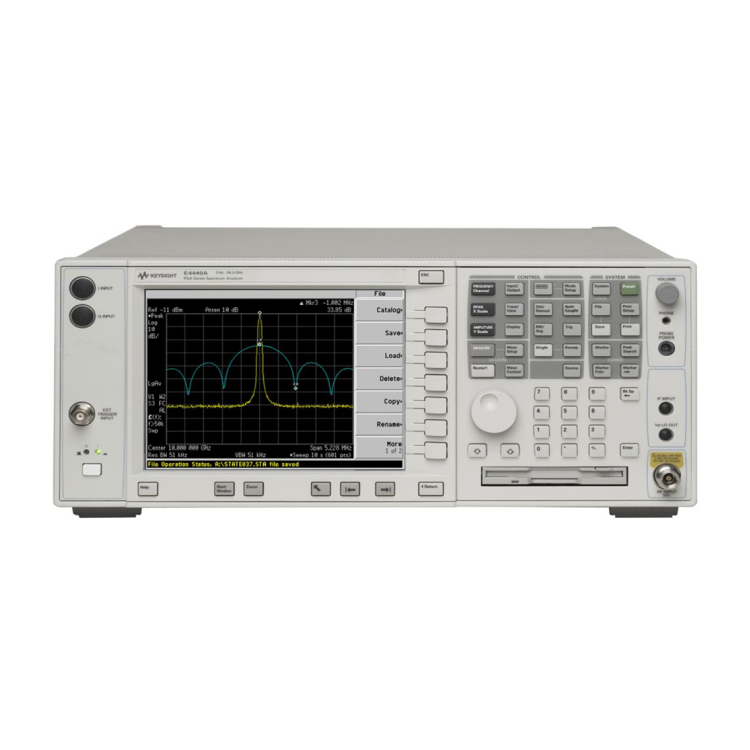

产品图片
