产品详情

主要技术指标

频率10 Hz 至 44 GHz

频率选件3.6、7、13.6、26.5、32、44 GHz，使用混频器可达 1.1 THz

带宽选件标配 25，40 MHz



N9010A EXA 信号分析仪，10 Hz至44 GHz

全面应对您的挑战：快速灵活的 EXA 能够凭借单一工具满足不同的需求

为毫米波测量提供经济高效的分析

卓越的电平精度、DANL 和 TOI，可以在大信号条件下提供出色的小信号测量能力

列表扫描模式可以实现快速的离散频率点功率测量

X 系列测量应用软件可以简化测量：相位噪声、噪声系数、模拟解调、无线通信等

1 GHz 时的 DANL-170 dBm

1 GHz 时，10 kHz 频偏处的相位噪声-109 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声-109 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声-136 dBc/Hz

总体幅度精度±0.27 dB

三阶截获（TOI），1 GHz 时+18 dBm

1 GHz 时的******三阶动态范围112 dB

应用——通用89600 VSA 软件

模拟解调

EMI 预先一致性

灵活的数字调制分析

噪声系数

相位噪声

脉冲

远程语言兼容性

SCPI 代码兼容性

激励响应

MATLAB

 Frequency range

N9010A-503 频率范围：10 Hz 至 3.6 GHz

N9010A-507 频率范围：10 Hz 至 7 GHz

N9010A-513 频率范围：10 Hz 至 13.6 GHz

N9010A-526 频率范围：10 Hz 至 26.5 GHz

N9010A-544 频率范围：10 Hz 至 44 GHz

N9010A-532 频率范围：10 Hz 至 32 GHz

 Performance options

N9010A-PFR 精确的频率参考

N9010A-FSA 高分辨率步进衰减器

N9010A-EA3 电子衰减器，3.6 GHz

N9010A-MPB 微波预选器旁路

N9010A-EDP 增强的显示套件

N9010A-DP2 数字处理器，2 GB 捕获存储器

N9010A-FP2 快速功率，带宽高达 40 MHz

N9010A-NFE 本底噪声扩展

N9010A-TDS 时域扫描

 Preamplifier

N9010A-P03 前置放大器，3.6 GHz

N9010A-P07 前置放大器，7 GHz

N9010A-P44 前置放大器，44 GHz

N9010A-P32 前置放大器，32 GHz

N9010A-P13 前置放大器，13.6 GHz

N9010A-P26 前置放大器，26.5 GHz

 Source connectivity

N9010A-ESC 外部信号源控制

 Portable packaging

N9010A-PRC 便携配置、缓冲器和把手

 Security - PC features

N9010A-SSD 额外的可拆卸固态硬盘

N9010A-SF1 安全特性，不包括启动程序

N9010A-SF2 安全特性，禁止保存结果

 N9010A-A6J ANSI Z540-1-1994 校准

 N9010A-UK6 包含测试数据的商业校准证书

 N9010A-AMG 校准 + 不确定度 + 保护频段（认证）

 Bandwidth

N9010A-B25 分析带宽，25 MHz

N9010A-B40 分析带宽，40 MHz

 EMC Functionality

N9010A-EMC 基本预兼容性 EMI

 N9010A-YAS Y 轴输出

 N9010A-CRP 连接器，可编程后面板中频输出

 N9010A-CR3 连接器，宽带中频输出

 N9010A-EXM 外混频

 Accessories

N9010A-1CP 上架镶条和前把手套件

N9010A-1CM 上架镶条套件

N9010A-1CN 前把手套件

N9010A-1CR 机架滑轨套件

N9010A-HTC 硬运输箱

N9010A-DVR USB DVD-ROM/CD-R/RW 驱动器

N9010A-KYB Keyboard, USB

N9010A-KB2 US 65 Key USB Keyboard

N9010A-MLP 50 至75 Ω 最小损耗衰减器（N 型至 BNC）

N9010A-BAG Accessory Pouch

 Application software

N9063A 模拟解调测量应用软件

N9068A 相位噪声测量应用软件

N9069A 噪声系数测量应用软件

N9071A GSM / EDGE 测量应用软件

N9072A cdma2000 测量应用软件

N9073A W-CDMA/HSPA/HSPA+ 测量应用软件

N9075A 802.16 OFDMA测量应用软件

N9079A TD-SCDMA 测量应用软件

N9076A 1xEV-DO 测量应用软件

N9061A 用于 856xE/EC、8566/68 的 N9061A 远程语言一致性应用软件

N6171A MATLAB 软件

N9077A WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax 测量应用软件

N6156A DTMB（CTTB）测量应用软件

N6153A DVB-T/H/T2/T2-Lite 测量应用软件

N6155A ISDB-T/Tmm 测量应用软件

N9064A VXA 矢量信号分析测量应用软件

N9062A SCPI 语言一致性测量应用软件

N9081A 蓝牙测量应用软件

N6141A EMI 测量应用软件

N6152A 数字有线电视测量应用软件

N9083A 多标准无线（MSR）测量应用软件

N9080B LTE/LTE-Advanced FDD 测量应用软件

N9082B LTE/LTE-Advanced TDD Measurement Application

N9051B Pulse Measurement Software

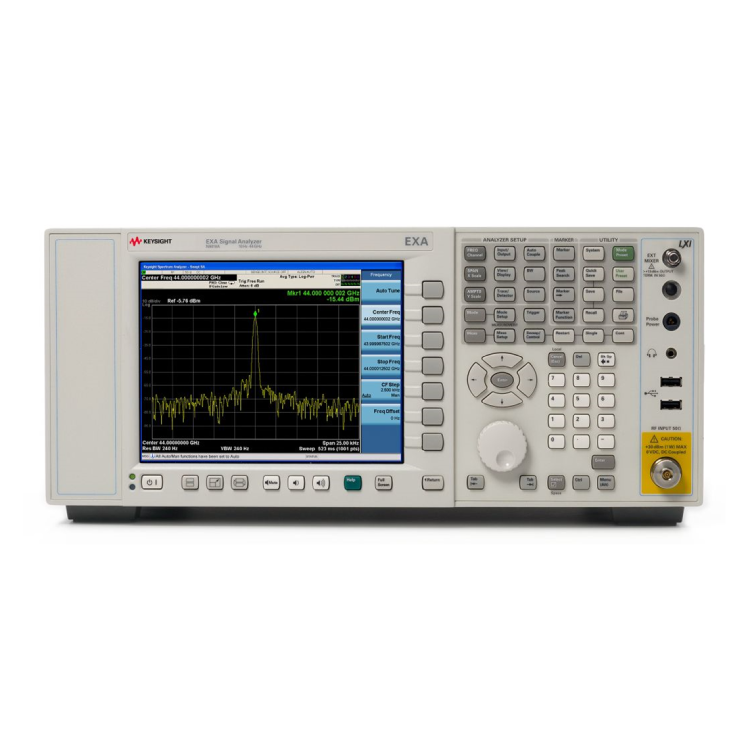

产品图片
