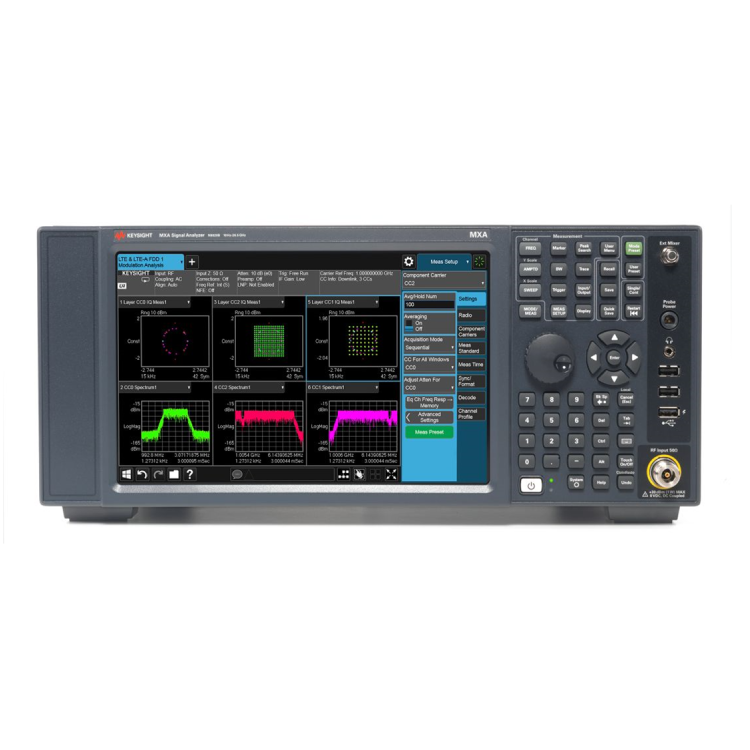

N9020B MXA 信号分析仪，10Hz至50GHz
主要技术指标:
品牌：Keysight 是德/安捷伦
型号：N9020B
属性：信号分析仪
分类：频谱分析仪 / Keysight 是德/安捷伦
描述：N9020B MXA信号分析仪是用于无线领域的不二之选。它具有出色的灵活性，可以迅速适应用户不断变化的测试要求――包括当前和未来的要求。
产品详情
主要技术指标
频率选件：3.6 GHz/8.4 GHz/13.6 GHz/26.5 GHz/32 GHz/44 GHz/50 GHz
带宽选件：25 MHz、40 MHz、85 MHz、125 MHz、160 MHz
总体幅度精度：±0.23 dB
1 GHz 时，10 kHz 频偏处的相位噪声：-114 dBc/Hz
1 GHz 时的 DANL：-172 dBm
三阶截获（TOI），1 GHz 时：+20 dBm
N9020B-RT1 高达 85 MHz 带宽的实时分析多点触控
快速适应无线器件不断演进的测试要求
MXA 信号分析仪专为测试无线器件而设计，提供了最新的参数测试和射频功能测试，可以帮助您快速、自信地表征来自无线器件的各种信号。 直观的多点触控界面可以显著降低测量复杂性，即使是测试更先进的器件也能轻松完成。
拥有 10 Hz 至 50 GHz 的宽阔频率范围以及最高 160 MHz 的分析带宽，让您可以查看更多信号细节
硬件加速的功率测量、快速显示更新速率、快速游标峰值搜索以及快速扫描等功能特性可以大大缩短测试时间
能够进行更长时间的 I/Q 采样，实现全面的信号表征
EVM 最低达 0.3%（–50 dB），让您可以准确分析复杂的信号
利用 PathWave X 系列应用软件的一键式测量功能，让测试变得更简单
全频段实时频谱分析功能，让您可以捕获偶发或瞬态信号
1 GHz 时的 DANL-166 dBm
1 GHz 时，10 kHz 频偏处的相位噪声-114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声-114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声-136 dBc/Hz
仪器类型频谱分析仪
应用——通用89600 VSA 软件
模拟解调
噪声系数
相位噪声
脉冲
实时频谱分析
MATLAB
应用——蜂窝GSM/EDGE
LTE/LTE-Advanced
NB-IoT
W-CDMA/HSPA/HSPA+
Frequency range
N9020B-503 Frequency Range, 10 Hz to 3.6 GHz
N9020B-508 Frequency Range, 10 Hz to 8.4 GHz
N9020B-513 Frequency Range, 10 Hz to 13.6 GHz
N9020B-526 Frequency Range, 10 Hz to 26.5 GHz
N9020B-532 Frequency Range, 10 Hz to 32 GHz
N9020B-544 Frequency Range, 10 Hz to 44 GHz
N9020B-550 Frequency Range, 10 Hz to 50 GHz
Preamplifier
N9020B-P03 Preamplifier, 3.6 GHz
N9020B-P08 Preamplifier, 8.4 GHz
N9020B-P13 Preamplifier, 13.6 GHz
N9020B-P26 Preamplifier, 26.5 GHz
N9020B-P32 Preamplifier, 32 GHz
N9020B-P44 Preamplifier, 44 GHz
N9020B-P50 Preamplifier, 50 GHz
Bandwidth
N9020B-B1A Analysis Bandwidth, 125 MHz
N9020B-B1X Analysis Bandwidth, 160 Mhz
N9020B-B40 Analysis Bandwidth, 40 MHz
N9020B-B85 Analysis Bandwidth, 85 MHz
Performance Options
N9020B-FT2 Frequency Mask Trigger, Optimum Detection License
N9020B-MPB Microwave Preselector Bypass
N9020B-NF2 Noise Floor Extension
N9020B-PFR Precision Frequency Reference
N9020B-TDS Time Domain Scan
N9020B-DP2 Deep Capture Memory
N9020B-EA3 Electronic Attenuator, 3.6 GHz, Upgrade
N9020B-EDP Enhanced Display Package License
N9020B-EMC Basic EMC Functionality License
N9020B-FP2 Fast Power, Up To 40 MHz Bandwidth
N9020B-FT1 Frequency Mask Trigger, Basic Detection License
N9020B-RBE Resolution Bandwidth Extended
Baseband Inputs
N9020B-BBA I/Q Baseband Inputs, Analog
Calibration Options
N9020B-AMG Calibration + Uncertainties + Guardbanding (Accredited)
N9020B-A6J ANSI Z540-1-1994 Calibration
N9020B-UK6 Commercial Calibration Certificate with Test Data
Connection Options
N9020B-CR3 Connector, Wideband IF Output
N9020B-CRP Connector, Programmable Rear IF Output
N9020B-YAS Y-Axis Ouptut
External Mixing
N9020B-EXM External Mixing
Real time signal analysis
N9020B-RT1 Real-time analysis up to maximum available BW, basic detection license
N9020B-RT2 Real-time analysis up to maximum available BW, optimum detection, license
Portable Packaging
N9020B-PRC Portable Configuration
Security - PC features
N9020B-SF2 Security F
